Le drainage des murs de soutènement revêt une importance capitale pour assurer leur durabilité et leur stabilité. Dans un contexte où les infrastructures doivent résister à des conditions climatiques de plus en plus variables, la gestion efficace des eaux joue un rôle prépondérant. Cette gestion passe par la mise en place de systèmes de drainage performants, capables d’évacuer l’eau qui s’accumule derrière ces structures, prévenant ainsi les risques d’effondrement ou de dégradation. L’évacuation de l’eau est donc au cœur des préoccupations des ingénieurs et des bâtisseurs.
Importance du drainage pour la stabilité des murs de soutènement
Le drainage est un élément fondamental dans la préservation de l’intégrité structurelle des murs de soutènement. En effet, ces derniers font face à des pressions hydrostatiques considérables causées par l’accumulation d’eau derrière eux. Lorsque l’eau s’accumule, la pression exercée par celle-ci peut atteindre des niveaux dangereux, pouvant entraîner des défaillances structurelles. La fonction principale du drainage est donc d’évacuer cette eau pour maintenir une pression équilibrée sur la structure.
Pour concevoir un système de drainage efficace, il est impératif d’évaluer plusieurs facteurs :
- Nature du sol : la perméabilité du sol affecte le taux d’écoulement de l’eau. Par exemple, un sol argileux retient l’eau, augmentant ainsi les coûts de mise en œuvre d’un drainage efficace.
- Hauteur du mur : plus le mur est élevé, plus la pression exercée par l’eau est importante, nécessitant un drainage rigoureux.
- Conditions climatiques : les régions à forte pluviométrie doivent avoir des systèmes plus robustes pour gérer les volumes d’eau.
- Topographie : les pentes douces favoriseront un drainage naturel, tandis que les terrains plats nécessiteront des solutions plus sophistiquées.
Un réseau de drainage performant non seulement stabilise le mur, mais contribue également à sa longévité. En arrêtant la stagnation de l’eau, on réduit le risque d’érosion et de détérioration due aux cycles de gel-dégel, en particulier dans les régions froides. Actuellement, les normes de construction face aux défis liés à l’eau imposent des systèmes de drainage efficaces. Le DTU 20.1, qui régit les travaux de maçonnerie, inclut des directives précises concernant ces systèmes.
Conception et mise en œuvre d’un système de drainage efficace
La réussite d’un système de drainage pour un mur de soutènement repose sur une conception minutieuse et une mise en œuvre adéquate. Chaque installation doit être personnalisée selon les conditions géologiques et environnementales du site. Commençons par les étapes essentielles à suivre :
Étude préalable et choix des matériaux
Avant toute chose, une étude approfondie du terrain doit être réalisée pour comprendre le comportement du sol. Cela comprend :
- une analyse géotechnique pour déterminer les propriétés du sol ;
- le choix du type de drain adapté, tel que les drains à cunette qui offrent une grande efficacité, avec une résistance minimum SN4 ;
- la sélection des matériaux filtrants comme le gravier et le géotextile, indispensables pour une filtration optimale de l’eau, évitant ainsi le colmatage du système.
Les drains doivent respecter des règles strictes : le diamètre intérieur doit dépasser 72 mm, et il est recommandé d’assurer une pente minimale de 1% pour un bon écoulement. Des regards d’inspection doivent également être intégrés, facilitant le nettoyage et l’entretien.
Installation et entretien
Une fois le système de drainage conçu, son installation doit être réalisée avec soin. Cela implique :
- Creuser une tranchée en évitant de nuire aux fondations du mur.

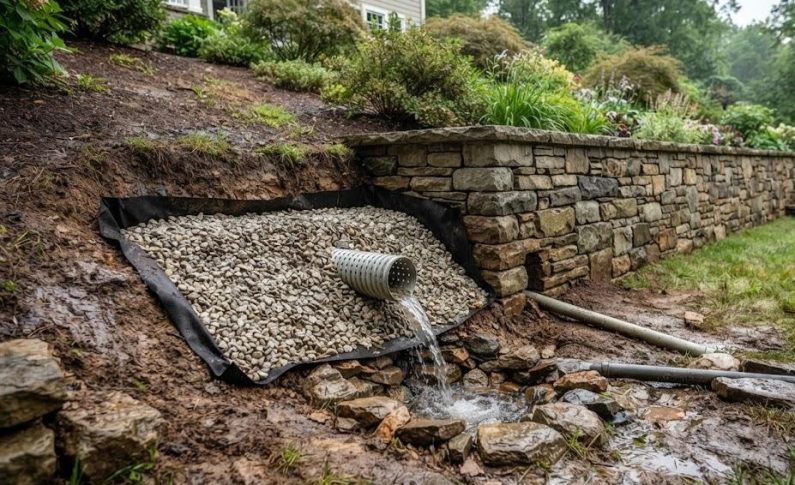

- Positionner le drain de sorte qu’il soit entouré de gravier et enveloppé dans un géotextile.
- Prévoir des points d’évacuation pour l’eau collectée, qui doivent être séparés des réseaux d’eaux pluviales pour éviter les surcharges.
Après la mise en place, un entretien annuel est conseillé pour assurer le bon fonctionnement du système. Cela comprend la vérification de l’absence de bouchons dans les drains et le nettoyage régulier des regards.
Gestion de l’évacuation des eaux et entretien du système
La gestion efficace de l’évacuation des eaux collectées par le système de drainage est essentielle. Différentes options peuvent être envisagées :
- L’acheminer vers un puisard ou un fossé.
- Raccorder à un réseau d’évacuation existant.
- Créer un système d’infiltration, si le sol le permet.
Il est vital que le réseau de drainage du mur soit séparé des autres systèmes d’évacuation pour éviter des problèmes en cas de fortes précipitations. Pour garantir la durabilité du système, un entretien régulier est indispensable, notamment via des inspections semestrielles pour détecter tout problème potentiel.
Chaque solution doit être pensée en fonction des particularités du site. Une approche collaborative avec des spécialistes en géotechnique, hydrologie et génie civil permet de formuler des alternatives adaptées et efficaces.
