Le branchement d’un portail motorisé associe une alimentation secteur, une commande et des dispositifs de sécurité. La batterie de secours permet de manœuvrer le portail pendant une coupure, à condition d’être compatible et correctement raccordée. Voici les repères pour distinguer les circuits, choisir les protections et vérifier l’installation sans improviser.
Alimentation électrique du portail : distinguer les circuits
Avant le câblage, repérez les éléments indiqués dans la notice et sur le schéma de raccordement du fabricant. Le circuit principal alimente l’armoire de commande ; d’autres liaisons relient celle-ci aux moteurs et aux accessoires, comme les photocellules, le feu clignotant ou l’interphone.
Cette distinction évite de confondre l’arrivée secteur avec les bornes de commande ou de batterie. Les tensions et les connexions diffèrent selon les modèles : la notice de la motorisation de portail prévaut sur tout schéma générique.
Branchement électrique sur secteur : protections et câblage
Pour une alimentation en 230 V, une ligne dédiée part du tableau électrique et rejoint l’armoire de commande. La section du câble, le calibre du disjoncteur et les protections dépendent de la distance, de la puissance et des prescriptions du fabricant ; une section de 3 × 1,5 mm² est indiquée sur certaines installations, mais ne convient pas automatiquement à toutes.
La ligne doit bénéficier d’une protection différentielle de 30 mA et d’une protection contre les surintensités adaptée. Les câbles enterrés passent dans une gaine prévue pour cet usage, avec une profondeur et un dispositif avertisseur conformes aux règles applicables au terrain. Sous une zone carrossable, les contraintes de protection peuvent être renforcées.
Pour intervenir, coupez le courant au tableau et vérifiez l’absence de tension avec un appareil approprié. La mise à la terre et les raccordements doivent respecter la notice et les règles de sécurité électrique. En cas de doute, confiez le branchement à un électricien qualifié.

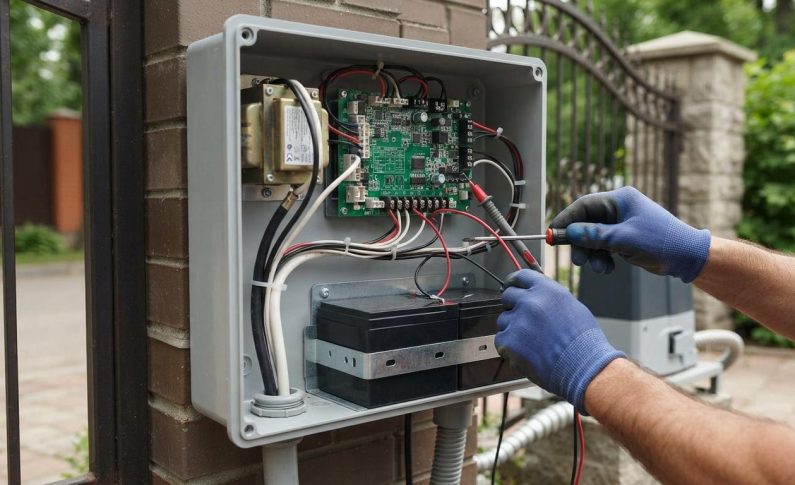

Batterie de secours : raccordement et recharge
La batterie de secours se branche aux bornes prévues sur la carte électronique, jamais directement sur l’arrivée 230 V. Le transformateur et le chargeur de batterie intégrés ou fournis par le fabricant doivent correspondre au type et à la tension de la batterie.
Avant le raccordement, mettez l’installation hors tension et respectez la polarité indiquée. Certains fabricants demandent de débrancher la batterie lors de la mise hors tension du système. La durée de recharge varie selon l’équipement ; une notice peut, par exemple, prescrire 18 heures d’alimentation secteur sans interruption.
Une batterie n’alimente pas nécessairement tous les accessoires : vérifiez si elle maintient seulement l’ouverture du portail ou aussi les dispositifs annexes. Une solution solaire constitue un autre mode d’alimentation, à dimensionner selon l’ensoleillement, le nombre de cycles et les équipements raccordés.
Contrôles du portail motorisé avant la mise en service
Après le raccordement, suivez la procédure de remise sous tension du fabricant et vérifiez les fonctions sans placer personne dans la zone de mouvement. Contrôlez notamment l’arrêt et l’inversion du portail en cas d’obstacle, ainsi que le déclenchement des photocellules.
Avant de refermer le coffret, vérifiez que les connexions sont serrées, isolées et protégées contre l’humidité. Ces contrôles simples limitent les pannes et contribuent à une utilisation sûre.
Les points à examiner avant l’usage sont les suivants :
- la compatibilité de la batterie, du chargeur et de la carte de commande ;
- la présence des protections électriques prescrites pour la ligne secteur ;
- le fonctionnement des photocellules, de l’arrêt et du déverrouillage manuel.
Repères de raccordement selon la source d’énergie
Le choix dépend de la configuration du terrain et des indications du fabricant. Ce tableau résume les différences principales, sans remplacer le schéma propre à chaque automatisme.
| Élément | Alimentation secteur | Batterie de secours |
|---|---|---|
| Rôle | Alimente normalement l’armoire de commande. | Prend le relais lors d’une coupure, si le système le prévoit. |
| Connexion | Ligne protégée depuis le tableau électrique. | Bornes dédiées sur la carte de commande. |
| Vérification | Protections, terre et câblage conformes à l’installation. | Polarité, compatibilité et état de charge. |
En cas d’anomalie, coupez l’alimentation et consultez la notice plutôt que de modifier les connexions au hasard. Un professionnel peut contrôler le raccordement et adapter les protections à votre installation. Si vous envisagez l’installation d’un portail automatique, cliquez ici pour faire appel à un professionnel qualifié.
